Chmura punktów i narzędzia

Pobieranie chmury punktów LiDAR GUGiK do pliku E57, ręczny import do Archicada i czyszczenie zduplikowanych polilinii, tekstów i Morphów.

Zaktualizowano: 2026-10-16 · wtyczka 2.1.0

Chmura punktów #

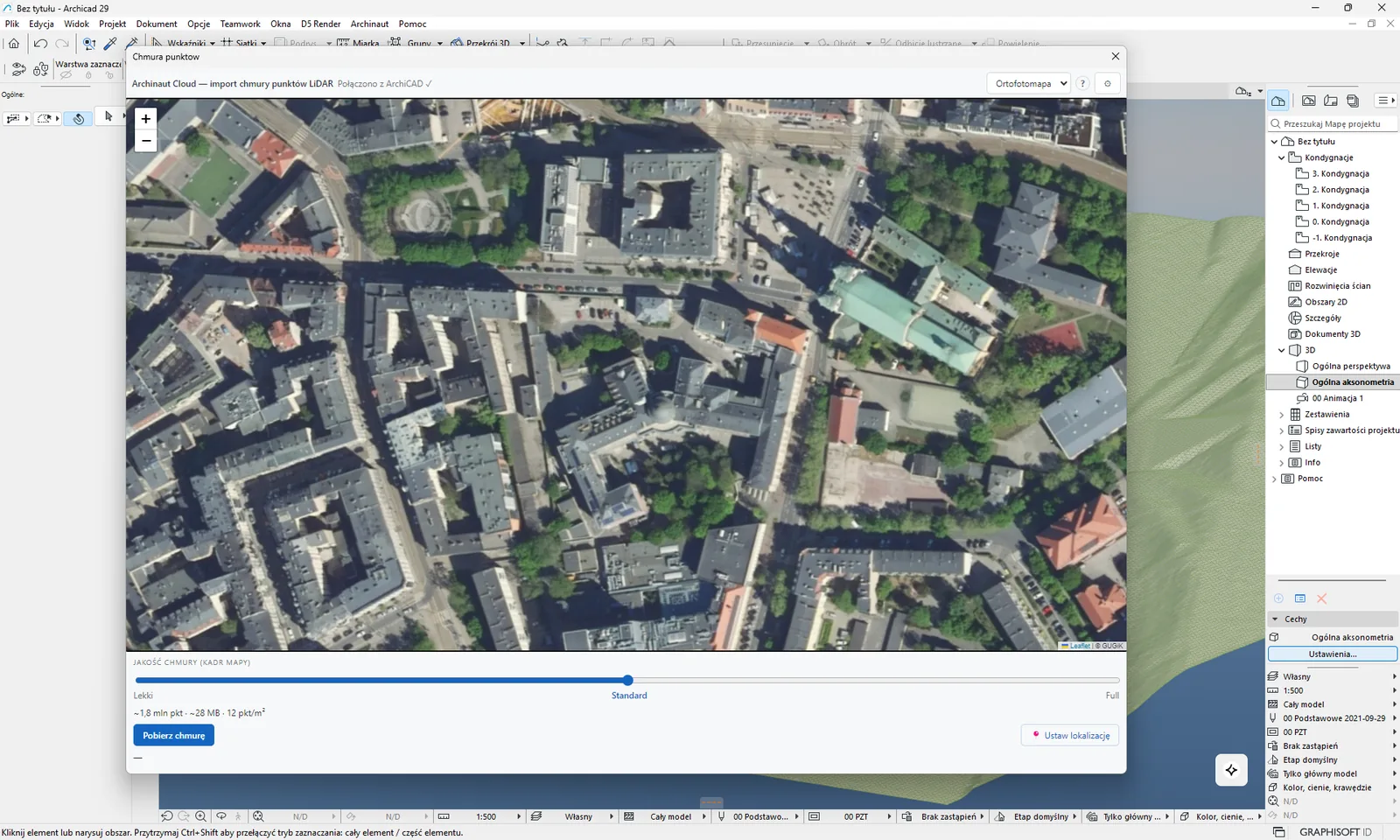

W skrócie: osobna paleta Chmura punktów pobiera chmurę punktów z lotniczego skanowania laserowego (GUGiK) dla obszaru widocznego na mapie i zapisuje ją jako kolorowy plik E57. Do projektu wstawiasz ten plik ręcznie - opisujemy to w sekcji import pliku E57.

Skąd są dane

Dane pochodzą z GUGiK (Główny Urząd Geodezji i Kartografii). Wtyczka sprawdza spis dostępnych pomiarów od najnowszego roku w dół i bierze pierwszy rok, w którym dla Twojego kadru są dane. Punkty mają kolory (RGB) zapisane w pliku źródłowym. Zasięg i uwagi o pokryciu: zasięg danych.

Dla dociekliwych

Pobierane są kafle LAZ z krajowego skorowidza LiDAR (EVRF2007). Kafle są w układzie PL-2000 (strefy 2176-2179) albo PL-1992 (EPSG:2180), a wtyczka przelicza punkty do układu 2180. Żeby zmniejszyć plik, wtyczka może upraszczać chmurę siatką voxel: punkty z jednego sześcianu o zadanym boku zastępuje jednym punktem.

Jak użyć

Otwórz paletę z menu Archinaut → GIS Import → Chmura punktow (w menu ta pozycja nie ma polskich znaków). Ta sama pozycja ukrywa paletę. Paleta wymaga aktywnej licencji - patrz aktywacja licencji.
Ustaw mapę tak, żeby widok obejmował potrzebny obszar. Kadr to dokładnie to, co widzisz w oknie mapy, tak jak w palecie importu. Listą podkładu przełączasz Mapę i Ortofotomapę. Pozycja Mapa jest dostępna tylko wtedy, gdy paleta obsługuje grafikę 3D. Bez niej zostaje ortofotomapa.
Jeśli chcesz, żeby chmura leżała dokładnie na Twoim projekcie, ustaw najpierw lokalizację projektu - patrz niżej.
Wybierz jakość suwakiem Jakość chmury (kadr mapy): Lekki, Standard (domyślnie) albo Full.
Poczekaj chwilę po przesunięciu mapy lub suwaka. W polu pod suwakiem pojawi się szacunek, na przykład „~3,2 mln pkt · ~51 MB · 12 pkt/m²”. Dopóki szacunku nie ma, przycisk Pobierz chmurę jest nieaktywny.
Kliknij Pobierz chmurę. W trakcie widzisz postęp (spis LiDAR, kolejne kafle, przetwarzanie, zapisywanie), a przycisk Anuluj pozwala przerwać pobieranie.
Gdy plik jest gotowy, pojawia się okno „Chmura gotowa” - dalej w sekcji import pliku E57.

Jakość	Co robi z punktami
Lekki	Upraszcza chmurę: po jednym punkcie na sześcian o boku 0,50 m.
Standard	Upraszcza chmurę: po jednym punkcie na sześcian o boku 0,20 m.
Full	Bez upraszczania, zostają wszystkie punkty.

Ustaw lokalizację w palecie chmury

Przycisk 📍 Ustaw lokalizację zapisuje środek widoku jako georeferencję projektu (w polskim układzie współrzędnych, ze strefą dobraną do miejsca) - podobnie jak w palecie importu, opisanej w sekcji lokalizacja projektu. Dwie różnice:

Nie dociąga wysokości terenu. Rzędna projektu jest zerowa, chyba że projekt już ją miał i przesuwasz lokalizację najwyżej o 5 km w tej samej strefie - wtedy zostaje poprzednia. Jeśli zależy Ci na wysokości, ustaw lokalizację w palecie importu.
Paleta chmury nie pokazuje po kliknięciu żadnego potwierdzenia. To normalne: lokalizacja jest ustawiona, a ślad zostaje w Raporcie Archicada. Możesz to sprawdzić w Opcje → Preferencje projektu → Georeferencja.

Dla dociekliwych

Chodzi o układ PL-2000 w strefie dobranej do miejsca - tak samo jak w palecie importu.

Ustawienia

W palecie chmury jest też ikona ⚙ Ustawienia. Otwiera te same ustawienia co w palecie mapy: licencję, wygląd (motyw) i wersję - patrz ustawienia. Bez aktywnej licencji paleta chmury pokazuje ten sam ekran aktywacji co paleta mapy.

Co trafia do projektu

Co	Gdzie	Uwagi
Plik z chmurą (E57, z kolorami)	Folder `Archinaut\Chmury` - patrz import pliku E57	Plik powstaje na dysku. W projekcie nic się nie zmienia, dopóki sam go nie zaimportujesz.
Element chmury punktów w Archicadzie	Powstaje dopiero po ręcznym imporcie	Wtyczka nie tworzy dla chmury żadnej warstwy ani elementu.

Ograniczenia i wskazówki

Limit to 8 000 000 punktów na jedno pobranie. Gdy szacunek go przekracza, pod suwakiem pojawia się czerwony dopisek „przekroczono limit, zmniejsz kadr lub jakość”, a przycisk Pobierz chmurę się blokuje. Zmniejsz kadr albo przesuń suwak w stronę Lekki.
Na początku szacunek opiera się na typowej gęstości punktów. Gdy wtyczka odczyta spis kafli chmury punktów, korzysta z gęstości najgęstszego kafla z tego spisu.
Kafle chmury punktów są duże: pojedynczy to dziesiątki, a bywa że i setki MB. Pobrane pliki zostają w pamięci podręcznej na dysku, więc ponowne pobranie tego samego obszaru nie ściąga ich od nowa.
Jeśli część kafli nie pobierze się lub jest uszkodzona, wtyczka dopisuje do komunikatu końcowego, że chmura może być niekompletna.
Wstawianie chmury do Archicada jest zawsze ręczne - automatyczne wstawianie jest wyłączone.
Plik jest zapisywany w układzie lokalnym. Jeśli projekt ma georeferencję w tej samej strefie PL-2000, chmura jest zakotwiczona w Survey Poincie projektu i w jego rzędnej zerowej. W przeciwnym razie przesunięcie liczone jest od rogu kadru i chmura leży "sama", niezależnie od reszty projektu.

Powiązane: import pliku E57, teren z chmury, lokalizacja projektu. Masz problem? Zobacz komunikaty chmury punktów.

Import pliku E57 #

W skrócie: po pobraniu chmura leży w pliku E57 w folderze na Twoim dysku. Archicad wczytuje go przez swoje własne okno importu, a wtyczka podaje Ci gotową ścieżkę do wklejenia.

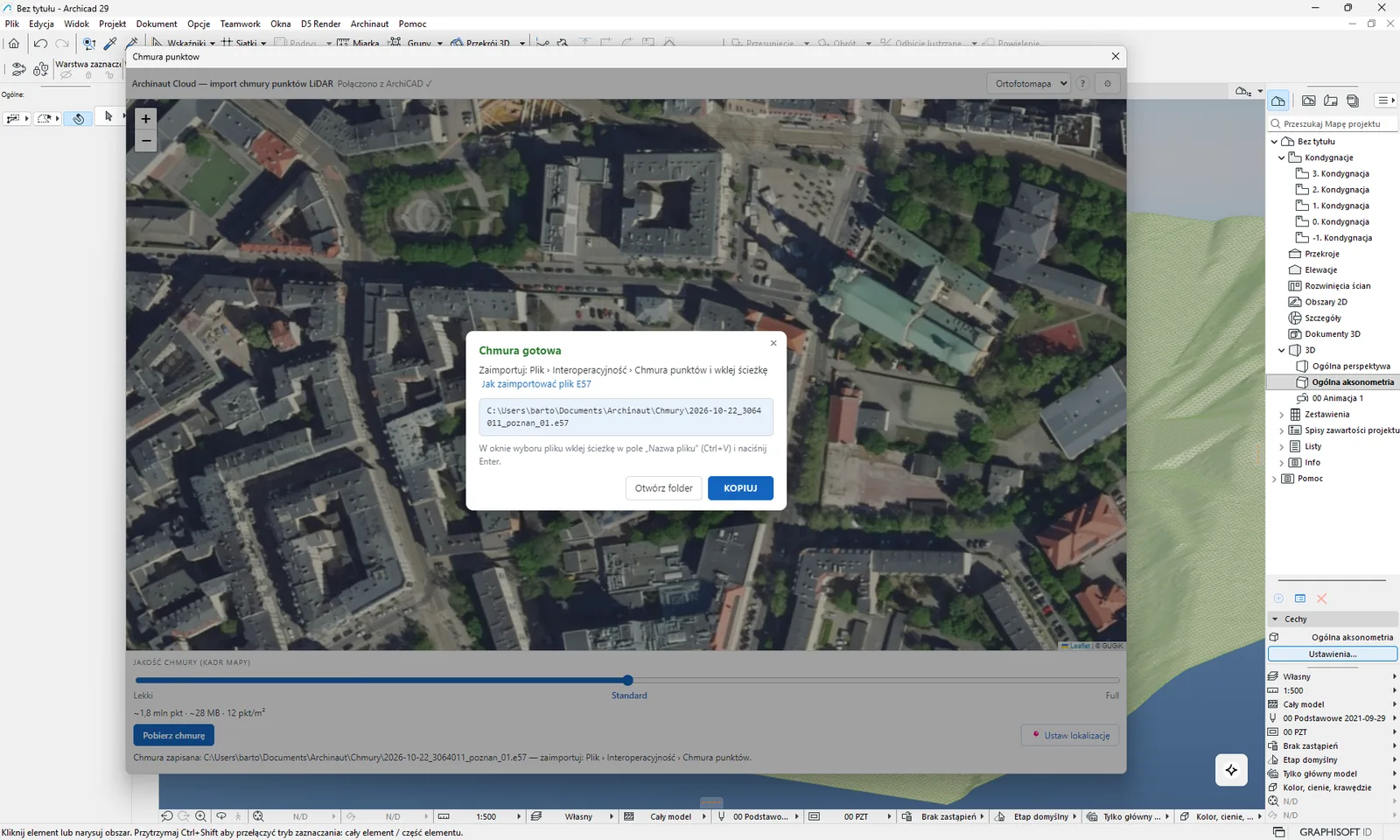

Okno „Chmura gotowa” w palecie z pełną ścieżką pliku i przyciskami KOPIUJ oraz Otwórz folder

Skąd jest plik

Plik zapisuje wtyczka po zakończeniu pobierania z sekcji chmura punktów. Nic nie jest wysyłane na serwer.

Jak użyć

Poczekaj na okno Chmura gotowa. Zobaczysz w nim pełną ścieżkę do nowego pliku.
Kliknij KOPIUJ. Po sukcesie przycisk na chwilę pokaże „Skopiowano ✓”. Gdy kopiowanie się nie uda, ścieżka zostaje zaznaczona - skopiuj ją sam (Ctrl+C na Windows, ⌘C na macOS). Przycisk Otwórz folder otwiera folder z zaznaczonym nowym plikiem.
W Archicadzie wybierz Plik › Interoperacyjność › Chmura punktów…
W oknie wyboru pliku wklej ścieżkę:
- Windows: w pole „Nazwa pliku” (Ctrl+V) i naciśnij Enter.
- macOS: naciśnij ⌘⇧G (Idź do folderu), wklej ścieżkę (⌘V) i naciśnij Enter.
Dalej postępuj tak, jak przy każdym imporcie chmury punktów w Archicadzie.

Okno zamkniesz krzyżykiem albo klawiszem Esc. Plik zostaje w folderze, więc możesz wrócić do niego później.

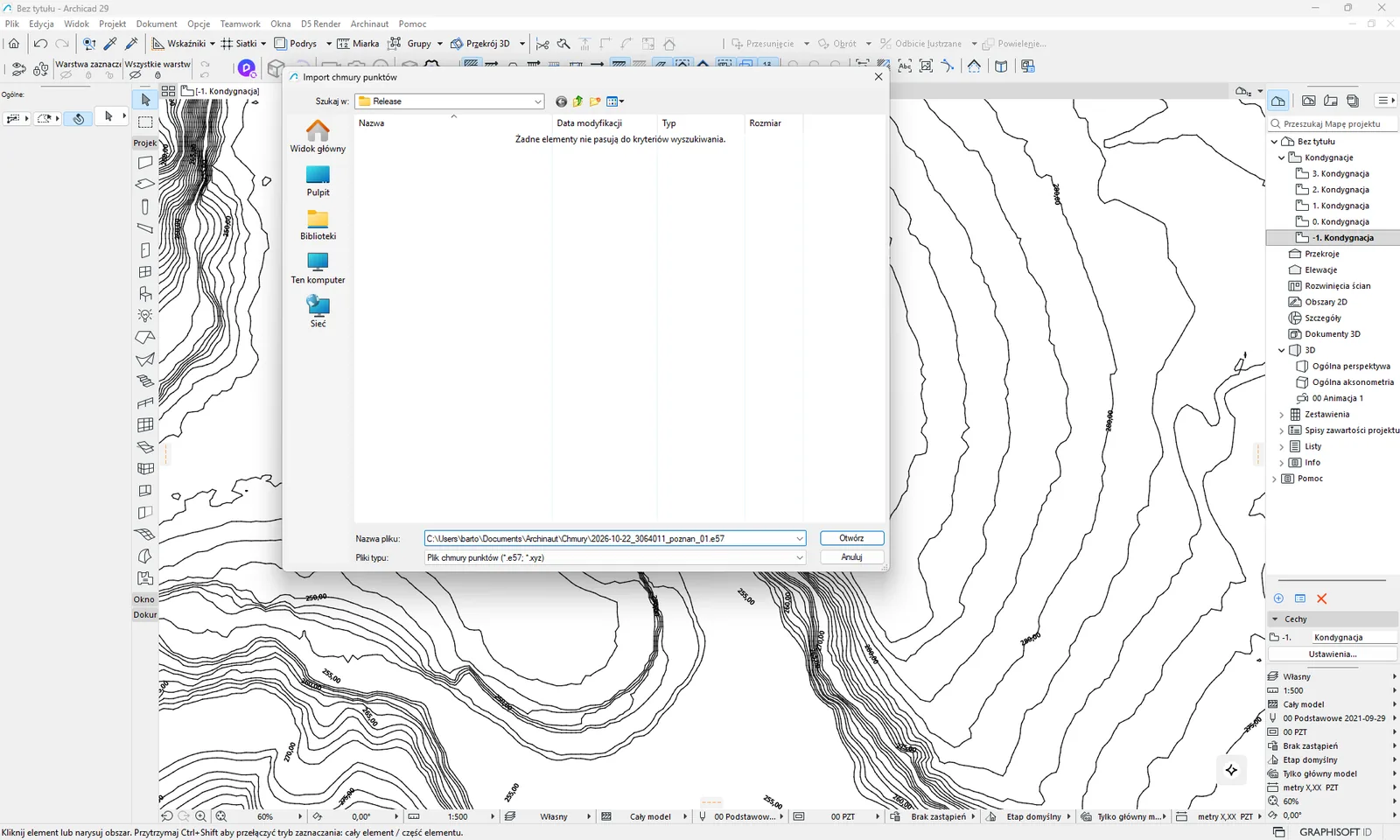

Menu Archicada Plik › Interoperacyjność › Chmura punktów… z oknem wyboru pliku i wklejoną ścieżką

Nazwa pliku i folder

Nazwa ma postać RRRR-MM-DD_<TERYT>_<nazwa-gminy>_NN.e57, na przykład 2026-10-16_1261011_krakow_01.e57.

Data to dzisiejsza data z Twojego komputera.
TERYT i nazwa pochodzą z gminy, w której leży środek kadru. Nazwa jest pisana małymi literami, bez polskich znaków (na przykład bielsko-biala), a spacje zamieniają się w myślniki.
NN to kolejny numer: wtyczka bierze największy dotychczasowy numer dla tego samego początku nazwy i dodaje 1. Nigdy nie nadpisuje istniejącego pliku.
Gdy nie uda się ustalić gminy (brak internetu albo kadr poza Polską), nazwa ma postać RRRR-MM-DD_chmura_NN.e57.

Domyślny folder to Dokumenty/Archinaut/Chmury. Jest jedna reguła wyjątku: jeśli folder Dokumenty jest synchronizowany do chmury (OneDrive w Windows, iCloud Drive na macOS), plik trafia do katalogu domowego: Archinaut/Chmury w nim. Dzięki temu kilkusetmegabajtowy plik nie zapycha limitu Twojej chmury.

Gdy podstawowy folder nie działa, wtyczka zapisuje plik w swoim folderze danych programu (Windows: %APPDATA%\Archinaut_Cloud, macOS: ~/Library/Application Support/Archinaut_Cloud) i w oknie pokazuje żółtą uwagę z powodem: brak dostępu, brak miejsca na dysku, wyczerpane numery nazw plików, folder niedostępny albo błąd zapisu. Ścieżka w oknie zawsze wskazuje, gdzie plik naprawdę leży.

Co trafia do projektu

Co	Gdzie	Uwagi
Plik E57	Dysk, folder opisany wyżej	Wtyczka tylko go zapisuje.
Chmura punktów w projekcie	Powstaje po Twoim imporcie w Archicadzie	Warstwę i ustawienia wyświetlania wybierasz w oknie importu Archicada, nie we wtyczce.

Ograniczenia i wskazówki

Importujesz zawsze ręcznie: wtyczka nie wstawia chmury sama.
Zanim zaimportujesz, ustaw georeferencję projektu (sekcja lokalizacja projektu), jeśli chmura ma leżeć na tych samych współrzędnych co działki i budynki.
Na macOS folder Application Support jest w Finderze ukryty. To częsty powód zgłoszenia, że „pliku nie ma nigdzie na dysku”. Domyślnie plik trafia jednak do Dokumentów lub katalogu domowego, więc ta sytuacja dotyczy tylko trybu awaryjnego.
Wiele plików z kolejnymi numerami _NN jest normalne: każde pobranie tworzy nowy plik.

Powiązane: chmura punktów, problemy na macOS. Masz problem? Zobacz komunikaty chmury punktów.

Czyszczenie duplikatów #

W skrócie: polecenie usuwa z projektu elementy, które leżą jeden na drugim: zduplikowane polilinie, teksty i Morphy. Z każdej grupy duplikatów zostaje jeden element, a całość cofniesz jednym Cofnij.

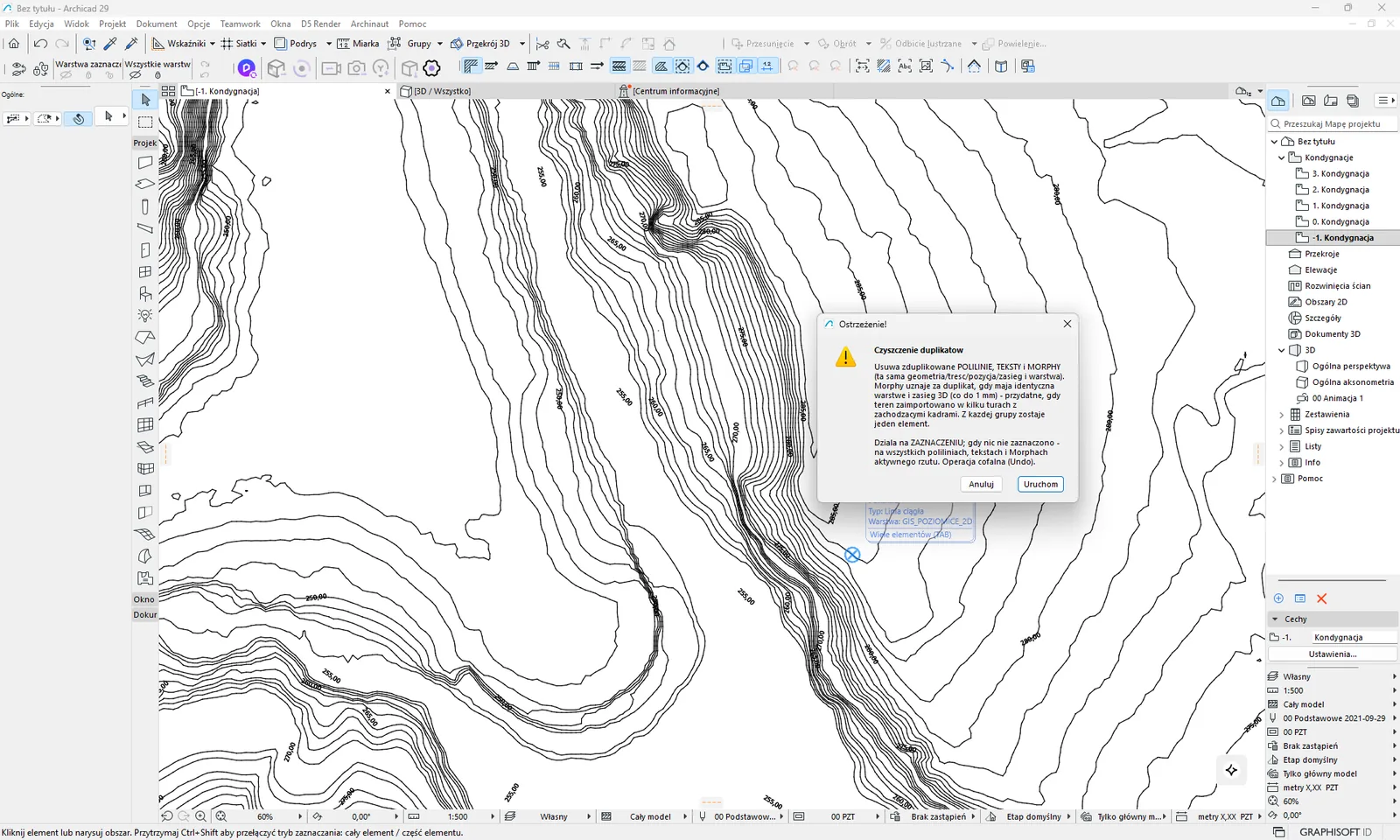

Okno „Czyszczenie duplikatow” z opisem operacji i przyciskami Uruchom oraz Anuluj

Skąd są dane

To narzędzie nie pobiera niczego z internetu. Działa wyłącznie na elementach, które już są w Twoim projekcie. Bywa przydatne po kilku importach z zachodzącymi na siebie kadrami.

Jak użyć

Zaznacz elementy do sprawdzenia albo nic nie zaznaczaj - patrz niżej, co się wtedy dzieje.
Wybierz Archinaut → GIS Import → Czyszczenie duplikatow (polilinie + teksty). Nazwa w menu nie ma polskich znaków i jest starsza niż narzędzie: polecenie obsługuje też Morphy.
Bez aktywnej licencji pojawi się okno „Wymagana licencja Archinaut” z przyciskami Otwórz paletę mapy i Anuluj.
W oknie „Czyszczenie duplikatow” przeczytaj opis i kliknij Uruchom (albo Anuluj).
Po zakończeniu zobaczysz okno z podsumowaniem, na przykład „Usunieto duplikaty:” z licznikami polilinii, tekstów i Morphów, albo „Nie znaleziono zduplikowanych polilinii, tekstow ani Morphow.”

Opis w oknie potwierdzenia brzmi: „Usuwa zduplikowane POLILINIE, TEKSTY i MORPHY (ta sama geometria/tresc/pozycja/zasieg i warstwa). Morphy uznaje za duplikat, gdy maja identyczna warstwe i zasieg 3D (co do 1 mm) - przydatne, gdy teren zaimportowano w kilku turach z zachodzacymi kadrami. Z kazdej grupy zostaje jeden element. Dziala na ZAZNACZENIU; gdy nic nie zaznaczono - na wszystkich poliliniach, tekstach i Morphach aktywnego rzutu. Operacja cofalna (Undo).”

Co dokładnie jest duplikatem

Typ elementu	Uznajemy za duplikat, gdy	Uwagi
Polilinia	Ta sama warstwa i ta sama geometria.	Kierunek rysowania i punkt startowy pętli nie mają znaczenia. Współrzędne porównywane są z dokładnością 1 mm.
Tekst	Ta sama warstwa, ta sama treść i ta sama pozycja.	Pozycję porównujemy z dokładnością 1 mm.
Morph	Ta sama warstwa i identyczny prostopadłościan otaczający w 3D.	Liczy się tylko ten prostopadłościan (zasięg w 3D, z dokładnością 1 mm), nie kształt.

Zakres działania

Coś jest zaznaczone: wtyczka sprawdza tylko zaznaczone polilinie, teksty i Morphy.
Nic nie jest zaznaczone: wtyczka sprawdza wszystkie polilinie, teksty i Morphy aktywnego piętra (rzutu).
Zaznaczenie bez polilinii, tekstów i Morphów: wtyczka nie przechodzi na cały rzut, tylko pokazuje komunikat „Brak polilinii, tekstow ani Morphow do sprawdzenia.”

Z każdej grupy duplikatów zostaje pierwszy element z listy w projekcie. Nie masz wpływu na to, który to będzie.

Co trafia do projektu

Narzędzie niczego nie dodaje, tylko usuwa elementy.

Co	Efekt
Polilinie, teksty, Morphy	Duplikaty są usuwane, z każdej grupy zostaje jeden element.
Siatki	Nie są sprawdzane ani usuwane. Dotyczy to terenu z NMT i z chmury, poziomic 3D i ulic 3D.
Stropy, wypełnienia, obiekty, linie	Nie są sprawdzane ani usuwane.

Ograniczenia i wskazówki

Cofanie: całe czyszczenie to jedna operacja, którą cofasz poleceniem Cofnij w Archicadzie.
Mimo opisu w oknie, teren z NMT i z chmury to Siatka, nie Morph, więc czyszczenie go nie obejmuje. Nakładające się płytki terenu usuń ręcznie.
Elementy na zablokowanej warstwie albo zablokowane lub zgrupowane mogą uniemożliwić usunięcie. Wtedy pojawia się komunikat „Nie udalo sie usunac duplikatow - sprawdz, czy elementy nie leza na zablokowanej warstwie lub nie sa zablokowane/zgrupowane.” Odblokuj elementy i uruchom polecenie jeszcze raz.
Polilinie z mniej niż dwoma punktami są pomijane.
Podsumowanie wypisuje licznik w wierszu „Morphy (teren/bryly)”. Nazwa jest myląca, bo teren jest Siatką: chodzi o Morphy, czyli na przykład budynki LOD2 i mosty.

Powiązane: budynki LOD2 i mosty, paleta importu. Masz problem? Zobacz komunikaty czyszczenia duplikatów.
