Paleta i georeferencja

Jak używać palety wtyczki GIS do Archicada: mapa, kadr, ustawianie lokalizacji, georeferencja PL-2000, warstwy docelowe i ustawienia.

Zaktualizowano: 2026-10-19 · wtyczka 2.1.0

Mapa #

W skrócie: paleta GIS Import to okno z mapą Polski. Na niej wybierasz miejsce, z którego chcesz pobrać dane. Okno można zadokować w Archicadzie i zmieniać jego rozmiar.

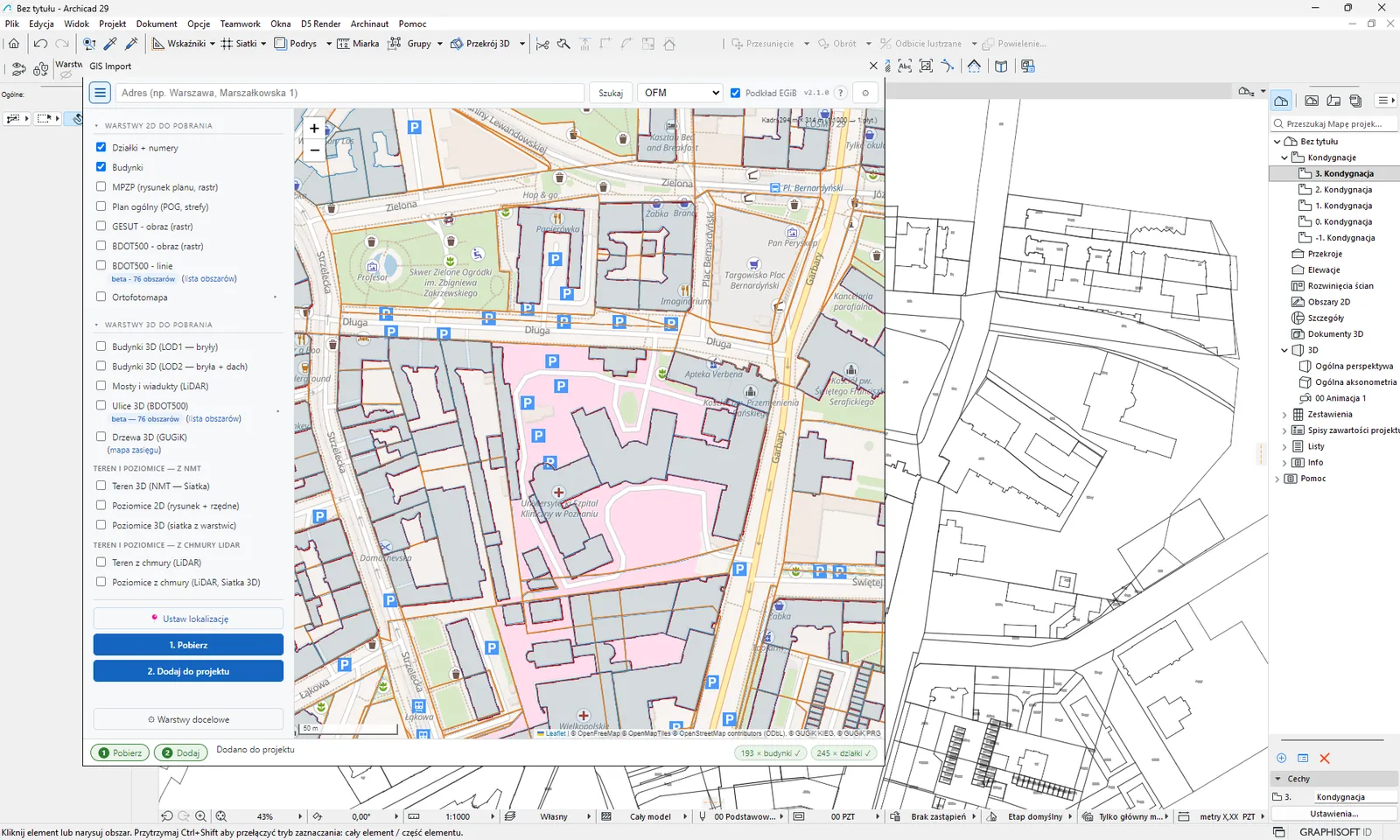

Paleta GIS Import zadokowana obok rzutu, widoczna mapa, pasek narzędzi i panel warstw po prawej

Otwierasz ją z menu Archinaut → GIS Import → Mapa importu GIS. Wymaga aktywnej licencji - patrz aktywacja licencji.

Pasek narzędzi

Pomoc do konkretnej opcji: przytrzymaj Ctrl (na Macu Cmd). Opcje, które mają opis w instrukcji, podświetlą się. Kliknij wybraną opcję - otworzy się jej sekcja na archinaut.pl/pomoc, a samo pole się nie przełączy. Tak samo działa to w palecie chmury punktów.

Podkłady - tylko do podglądu

Podkład służy do orientacji na mapie. Nic z niego nie trafia do projektu.

Dla dociekliwych

Chodzi o technologię WebGL, której mapa wektorowa używa do rysowania.

Gdy projekt ma już georeferencję, przy otwarciu palety mapa sama ustawia się na jej punkcie.

Kadr #

W skrócie: kadr to obszar, który widzisz w oknie mapy. Wtyczka pobiera dokładnie tyle, ile mieści się w oknie.

Kadrowanie mapy w palecie.

Nie ma narzędzia do rysowania prostokąta. Kadr ustawiasz zbliżeniem i przesunięciem mapy. Zmieniasz też rozmiar okna palety, żeby objąć większy lub mniejszy obszar.

W prawym górnym rogu mapy widzisz wskaźnik w postaci „Kadr: szerokość × wysokość (1:skala → N płyt.)”. Pokazuje wymiary kadru, wybraną skalę rastrów i orientacyjną liczbę płytek, na które zostaną podzielone obrazy.

Z którego powiatu i gminy są dane

Powiat (dla działek, budynków, GESUT i BDOT500) oraz gmina (dla MPZP i planu ogólnego) są ustalane ze środka kadru. Jeśli kadr zachodzi na sąsiedni powiat, dane z niego nie zostaną pobrane. Ustaw środek kadru na terenie, który Cię interesuje.

Wskazówki

Schemat: kadr to obszar widoczny w oknie mapy, a import to dwa kroki - 1. Pobierz i 2. Dodaj do projektu

Lokalizacja projektu #

W skrócie: przycisk 📍 Ustaw lokalizację zapisuje środek widoku mapy jako georeferencję Twojego projektu. Dzięki temu dane wstawiają się we właściwym miejscu i we właściwej wysokości.

Jak użyć:

  1. Ustaw mapę tak, żeby jej środek wypadał w miejscu projektu.
  2. Kliknij 📍 Ustaw lokalizację.
  3. W palecie zobaczysz komunikat w rodzaju „Lokalizacja projektu ustawiona: E=… N=… (PL-2000 strefa 7, EPSG:2178), H=… m n.p.m. (PL-EVRF2007-NH)”. Wysokość H pojawia się, gdy jest różna od zera. Skróty w nawiasach to nazwy układu współrzędnych i układu wysokości - wyjaśnienie w ramce niżej.
Dla dociekliwych

PL-2000 to polski układ współrzędnych płaskich, a EPSG:2178 to jego numer w międzynarodowym rejestrze (strefa 7). PL-EVRF2007-NH to polski układ wysokości nad poziomem morza.

Zrób to raz na początku pracy nad projektem, zanim zaczniesz pobierać dane. Kliknięcie nie blokuje Archicada: wysokość terenu środka kadru jest dociągana w tle i dopisywana do projektu po chwili.

Co zapisuje wtyczka, opisujemy w sekcji georeferencja.

Gdy lokalizacja nie zapisze się

Wtyczka pokaże komunikat „Nie udalo sie zapisac georeferencji projektu” z kodem błędu. Ustaw wtedy lokalizację ręcznie w Archicadzie: Opcje → Preferencje projektu → Georeferencja.

Pobierz i dodaj #

W skrócie: import to dwa kroki. Najpierw pobierasz dane do pamięci wtyczki i oglądasz wynik na mapie, potem wstawiasz je do projektu.

Jak użyć:

  1. W panelu bocznym zaznacz warstwy w blokach „Warstwy 2D do pobrania” i „Warstwy 3D do pobrania”. Gdy nic nie zaznaczysz, wtyczka poprosi: „Zaznacz co najmniej jedną warstwę do pobrania.”
  2. Kliknij 1. Pobierz. Na pasku statusu widzisz kroki „1 Pobierz” i „2 Dodaj”, etykietę z postępem i liczniki pobranych elementów (na przykład „12 × działki”). Wektory (działki, budynki i inne) pojawiają się na mapie jako podgląd.
  3. Gdy pobieranie się skończy, przycisk 2. Dodaj do projektu staje się aktywny. Kliknij go, żeby wstawić dane do Archicada. Najpierw wstawiane są obrazy, potem elementy 2D, żeby leżały na nich.
  4. Po sukcesie status pokazuje „Dodano do projektu”. Przy liczniku pojawia się znaczek ✓. Jeśli import miał uwagi, status dopisuje, że znajdziesz je w Raporcie (Okno → Palety → Raport).

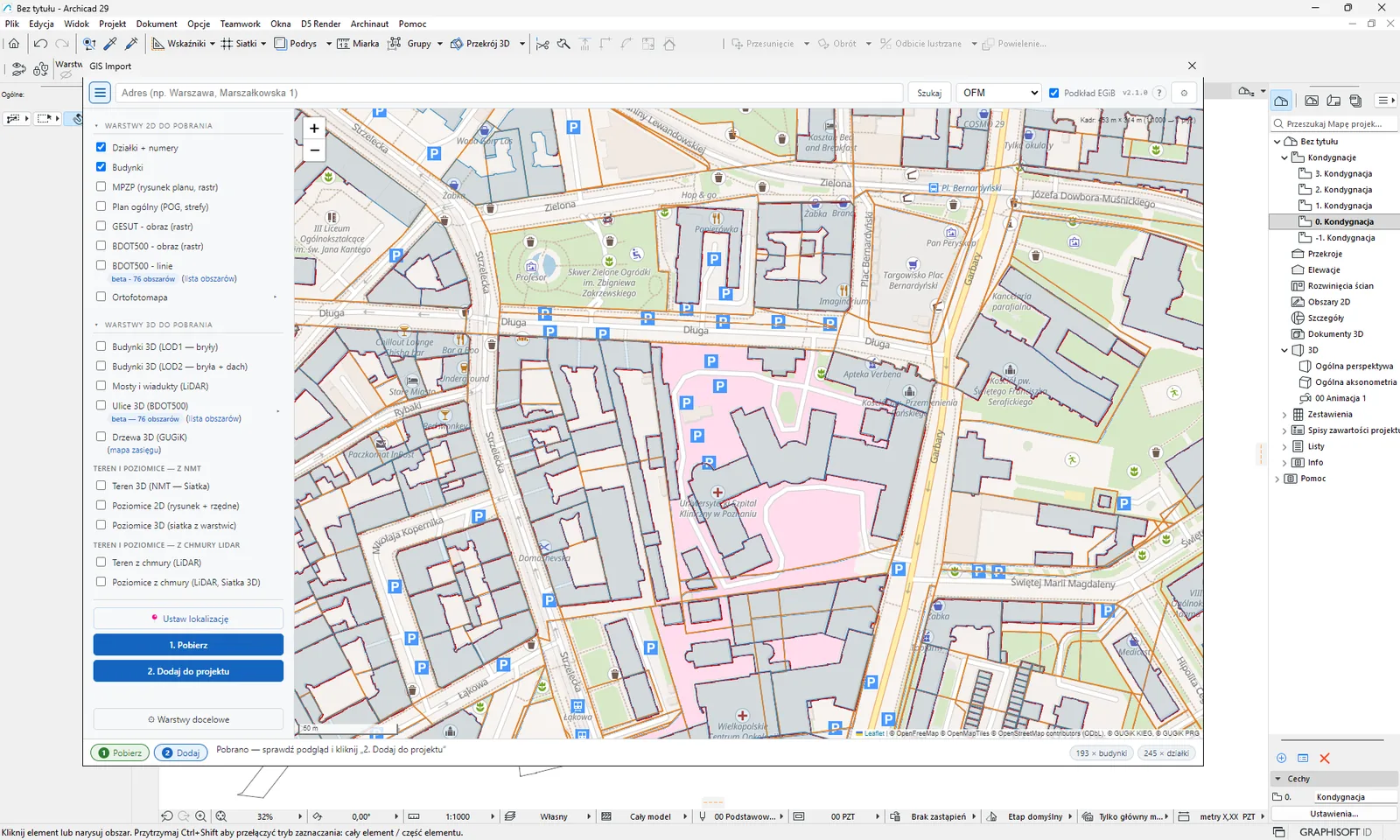

Pasek statusu palety po pobraniu: liczniki elementów i aktywny przycisk 2. Dodaj do projektu

Wszystko, co wstawia 2. Dodaj do projektu, to jedna operacja w Archicadzie. Jedno Cofnij (Ctrl+Z) cofa cały import.

Przy dłuższych pobraniach (paczki budynków 3D, poziomice, ulice 3D, linie BDOT500) pojawia się przycisk Anuluj. Po kliknięciu status zmienia się na „Anulowanie…”, a potem „Anulowano”.

Skala rastrów

Lista Skala rastrów (1:100, 1:250, 1:500, 1:1000, 1:2000; domyślnie 1:1000) ustawia, jak szczegółowe będą obrazy GESUT, BDOT500 i MPZP. Im mniejszy mianownik, tym drobniejsze opisy, ale większe obrazy. Obrazy GESUT mają limit 1:1000, bo usługi powiatowe nie rysują sieci w drobniejszej skali. Szczegóły: GESUT. Lista jest wierszem opcji ⚙ w bloku warstw 2D - patrz panel warstw.

Panel warstw: zwijanie grup i opcje przy warstwach #

Zwijanie. Kliknij nagłówek Warstwy 2D do pobrania albo Warstwy 3D do pobrania, żeby zwinąć lub rozwinąć grupę. Wtyczka pamięta ten stan na Twoim komputerze. Gdy grupa jest zwinięta, w nagłówku widać liczbę zaznaczonych w niej warstw, więc nie zgubisz zaznaczeń. Podobnie zwijasz strzałką opcje Ulic 3D i listę lat przy Ortofotomapie. Domyślnie grupy 2D i 3D są rozwinięte, a opcje Ulic 3D i lista lat zwinięte.

Opcje przy warstwach. Ramka z opcjami (każda opcja w osobnym wierszu: nazwa i lista wyboru) pojawia się pod warstwą dopiero wtedy, gdy ją zaznaczysz. Stare listy opcji na dole panelu zniknęły - każde ustawienie leży teraz przy swojej warstwie:

Pod warstwąOpcjeOpis
MPZP, GESUT - obraz, BDOT500 - obrazSkala rastrówJedna lista dla trzech rastrów - patrz wyżej.
Teren 3D (NMT)krok siatki 1 / 2 / 5 mKrok terenu.
Poziomice z NMT (2D i 3D)krok 1 / 2 / 5 m, cięcie 25 cm / 50 cm / 1 m / 2 m, wygładzajWłasny krok, niezależny od terenu - poziomice.
Teren z chmurykrok siatki 0,5 / 1 / 2 mKrok terenu z chmury.
Poziomice z chmury (Siatka 3D)krok 0,5 / 1 / 2 m, cięcie 25 cm / 50 cm / 1 m / 2 m, wygładzajWłasny krok i cięcie - poziomice z chmury.

Teren i poziomice mają więc osobne kroki i osobne cięcia. Zmiana jednego nie rusza drugiego.

Warstwy docelowe #

W skrócie: przycisk ⚙ Warstwy docelowe pozwala wybrać, na jakiej warstwie Archicada ma wylądować każdy rodzaj danych. Domyślnie wtyczka sama tworzy warstwy o nazwach zaczynających się od GIS_.

Schemat: typy danych (działki, budynki, GESUT, BDOT500) i przypisane im domyślne warstwy Archicada

Jak użyć:

  1. Kliknij ⚙ Warstwy docelowe. Otworzy się okno „Mapowanie: typ danych → warstwa ArchiCAD”.
  2. Przy każdym typie danych wybierz z listy istniejącą warstwę projektu albo ➕ nowa warstwa…, żeby wpisać własną nazwę.
  3. Kliknij Zapisz. Status „Ustawienia zapisane” potwierdza zapis. Zamknij zamyka okno bez zmian.

Domyślne nazwy warstw dla opcji 2D:

DaneDomyślna warstwa
DziałkiGIS_DZIALKI
BudynkiGIS_BUDYNKI
MPZPGIS_MPZP
Plan ogólny (POG)GIS_POG
GESUT - obrazGIS_GESUT
BDOT500 - obrazGIS_BDOT500
Ortofotomapa i inne rastryGIS_RASTRY
BDOT500 - linieGIS_BDOT500_JEZDNIA_KRAWEDZ, GIS_BDOT500_CHODNIK_KRAWEDZ, GIS_BDOT500_KRAWEZNIKI, GIS_BDOT500_MURY, GIS_BDOT500_SCHODY

Nazwy warstw dla danych 3D znajdziesz w sekcjach o danych 3D.

W tym samym oknie jest przełącznik „Obracaj dane zgodnie z północą projektu” (domyślnie włączony). Opisujemy go w sekcji obrócona północ projektu.

Ograniczenia i wskazówki:

Ustawienia #

W skrócie: ikona ⚙ na pasku narzędzi otwiera ustawienia wtyczki: licencję, wygląd, wersję i prywatność. Panel działa nawet bez aktywnej licencji.

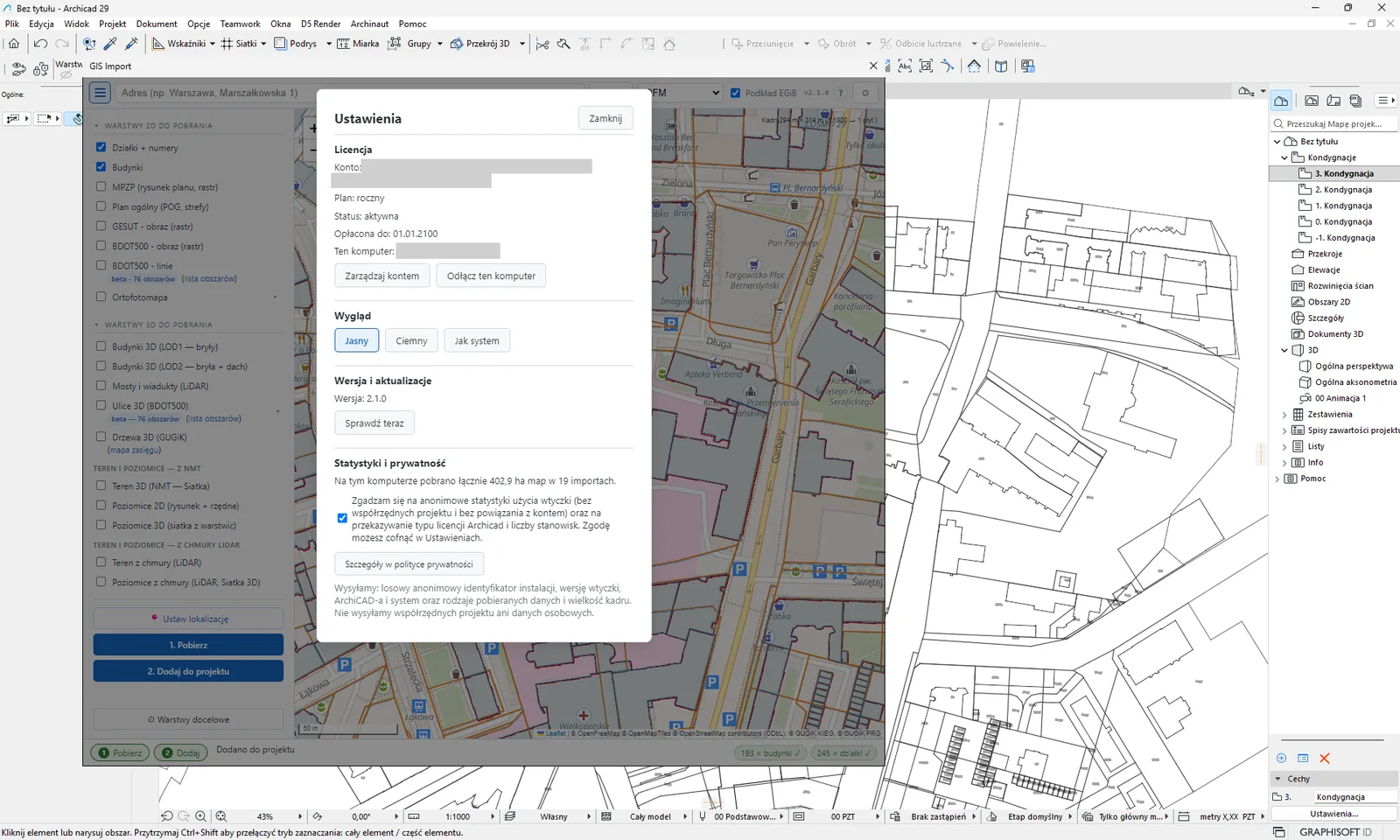

Panel Ustawienia: sekcje Licencja, Wygląd, Wersja i aktualizacje oraz Statystyki i prywatność

Jeśli zaznaczysz zgodę, wtyczka wysyła losowy anonimowy identyfikator instalacji, wersję wtyczki, Archicada i systemu, rodzaje pobieranych danych i wielkość kadru oraz typ licencji Archicada i liczbę stanowisk. Nie wysyła współrzędnych projektu ani danych osobowych, a statystyk nie łączy z kontem. Zgodę możesz cofnąć w każdej chwili - wtedy identyfikator instalacji jest usuwany. Szczegóły są w polityce prywatności: https://archinaut.pl/prywatnosc.html#telemetria.

Georeferencja #

W skrócie: georeferencja mówi Archicadowi, w którym miejscu na Ziemi leży Twój projekt. Przycisk 📍 Ustaw lokalizację ustawia ją za Ciebie, w polskich układach urzędowych.

Co zapisuje wtyczka

Po kliknięciu 📍 Ustaw lokalizację wtyczka wpisuje do projektu:

Schemat: środek kadru na mapie staje się punktem zerowym projektu (Survey Point), osie X i Y oraz układ wysokości

Dzięki temu dane z różnych źródeł (działki, budynki, teren, chmura punktów) leżą idealnie jedne na drugich.

Jak wtyczka przelicza współrzędne

Każdy punkt jest przeliczany z układu PL-1992 do PL-2000 dokładnie, tak jak robią to geodeci, a nie w przybliżeniu. Teren i poziomice powstają na siatce w PL-2000, a wysokości są odczytywane z NMT w dokładnie przeliczonych punktach. Obrazy podane już w PL-2000 (na przykład ortofotomapa) są wstawiane bez przeliczania. Obrazy w PL-1992 są wstawiane według środka, z dokładnością około 1 mm na kafel o boku 1,2 km. Punkty chmury, które już są w PL-2000, nie są przeliczane.

Jeśli pobrałeś kadr w innej strefie PL-2000, niż ma projekt, wtyczka pominie teren i poziomice. Zobaczysz komunikat „Teren i poziomice pobrano w strefie EPSG:A, a projekt jest w strefie EPSG:B - kliknij „1. Pobierz” ponownie.”. Kliknij wtedy 1. Pobierz jeszcze raz.

Obrót PL-2000 to nie błąd

W układzie PL-2000 północ siatki nie pokrywa się dokładnie z północą na mapie internetowej. Różnica wynika z geometrii układu i zmienia się z położeniem w Polsce. Dlatego plan może wyglądać na lekko obrócony względem podkładu mapy. To zamierzone: zachowujemy polski układ urzędowy.

Obrócona północ projektu #

Jeśli w Archicadzie, w Opcje → Preferencje projektu → Lokalizacja projektu, kierunek północy jest inny niż domyślne 90°, wtyczka sama obraca wszystkie importowane dane. Dzięki temu północ geograficzna danych zgadza się z północą projektu.

Przełącznik. W oknie ⚙ Warstwy docelowe jest opcja „Obracaj dane zgodnie z północą projektu”. Jest domyślnie włączona. Po wyłączeniu obrót bierze się tylko z georeferencji projektu. Obrót zapisany wcześniej przez 📍 Ustaw lokalizację zostaje - kliknij 📍 Ustaw lokalizację ponownie, żeby go wyzerować.

Dla dociekliwych

Przeliczenie z PL-1992 (EPSG:2180) do PL-2000 idzie przez współrzędne geograficzne, szeregami Krügera. Zgodność z biblioteką PROJ to około 0,001 mm. Zbieżność południków strefy to kąt między północą siatki a północą geograficzną.

Wysokość zerowa projektu

Rzędna zerowa projektu (tak zwana baza Z) jest wspólna dla wszystkich danych 3D w jednym imporcie. Wtyczka dobiera ją po kolei z pierwszego dostępnego źródła:

  1. georeferencja projektu, jeśli ma już ustawioną rzędną,
  2. zapisana wcześniej wysokość z tego samego miejsca (w odległości do 20 km),
  3. najniższy punkt terenu z importu,
  4. podstawy budynków,
  5. inne elementy 3D,
  6. wysokość terenu w środku kadru,
  7. zero.

Gdy baza wynika z pobranych danych, wtyczka zapisuje ją w projekcie, żeby kolejne importy były spójne. Jeśli przesuniesz lokalizację o nie więcej niż 5 km w tej samej strefie, rzędna projektu zostaje zachowana. W przeciwnym razie wysokość jest liczona od nowa. Import samych warstw 2D z bazy Z nie korzysta.

Zabezpieczenia

Dla dociekliwych

Strefy PL-2000 to numery EPSG: 2176 (strefa 5), 2177 (6), 2178 (7) i 2179 (8). Układ poziomy odniesiony jest do ETRF2000 (PL-ETRF2000). Układ wysokości stosowany w Polsce to PL-EVRF2007-NH - w nim zapisywane są wysokości z NMT i chmury punktów GUGiK. Gdy Archicad odrzuci pełny zestaw pól układu (zdarzało się w wersji 27), wtyczka próbuje prostszych zestawów.
